產品名稱：充電、啟動系統示教板
產品詳情 ：

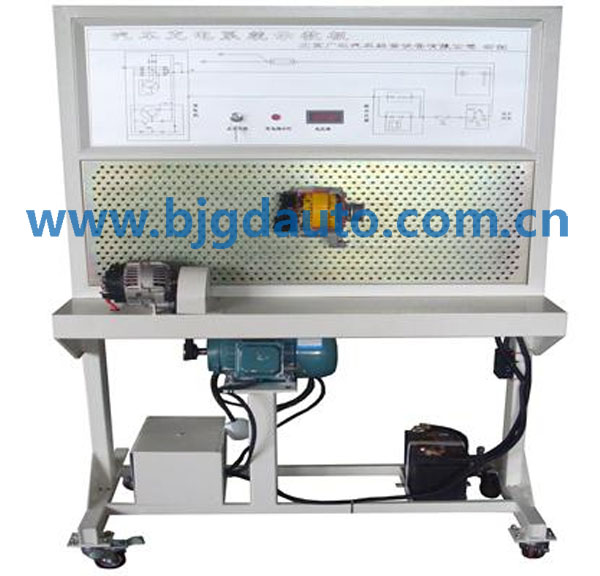

充電系統示教板
設備說明
完整充電系統，可按照原車操作方法，正常演示充電系統工作過程；裝備采用靜態和動態結合方式，形象表達充電系統結構組成和工作原理。適合于各中高等汽車職業學院與汽車培訓機構對學員進行理論教學與實訓考核需要。
靜態：采用實物解體，順序擺放:皮帶輪鎖緊螺母、皮帶輪、前端殼體、前軸承、前軸承蓋、定子線圈、轉子、后軸承、后端蓋、整流器、IC調節器與電刷組件、后端蓋等發電機正常運行器件。并每個部件標明名稱，整體按順序排列于面板的最上方，方便教師對其器件進行檢測、理論教學使用。
動態：配三相異步電機，能夠通過皮帶如原車一樣，帶動發電機工作，正常模擬發電過程。
配置智能化故障設置和考核系統，硬件和軟件通訊上的采用電流跟隨抗干擾設計，可設定電路的線路斷路、虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，具有實訓和教學兩種使用模式，具有電源錯接保護功能，具有電源過流熔斷保護功能。
實訓項目
實訓項目
充電系統的結構認識
充電系統的模擬運行
充電電壓的分析實驗
充電電流的分析實驗
充電系統元器件測量
充電系統工作信號測量
充電系統綜合檢測分析
起動系統示教板
設備說明
完整起動系統，可按照原車操作方法，正常演示起動系統工作過程；裝備采用靜態和動態結合方式，形象表達起動系統結構組成和工作原理。適合于各中高等汽車職業學院與汽車培訓機構對學員進行理論教學與實訓考核需要。
靜態采用實物解體，順序擺放:電磁開關、回位彈簧、活動鐵芯、驅動齒輪撥叉、電刷端蓋、襯套端蓋、電刷彈簧、電刷、電刷架、起動機殼體/起動定子、電紐/起動機轉子、減速行星齒輪組和驅動軸、滾珠式單向離合機構、驅動端蓋、墊圈卡環。每個并標明名稱，整齊按順序排列于面板的最上方。方便教師對其器件進行檢測、理論教學使用。
動態：配一個完整起動系統部件，可按照原車控制方式，起動點火開關，動態演示起動系統工作狀態，形象教學，方便理解。
配置智能化故障設置和考核系統，硬件和軟件通訊上的采用電流跟隨抗干擾設計，可設定電路的線路斷路、虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，具有實訓和教學兩種使用模式，具有電源錯接保護功能，具有電源過流熔斷保護功能。
教學實驗內容
起動系統的結構認識
起動系統的模擬運行
起動電壓的分析實驗
起動電流的分析實驗
起動系統元器件測量
起動系統工作信號測量
起動系統綜合檢測分析
